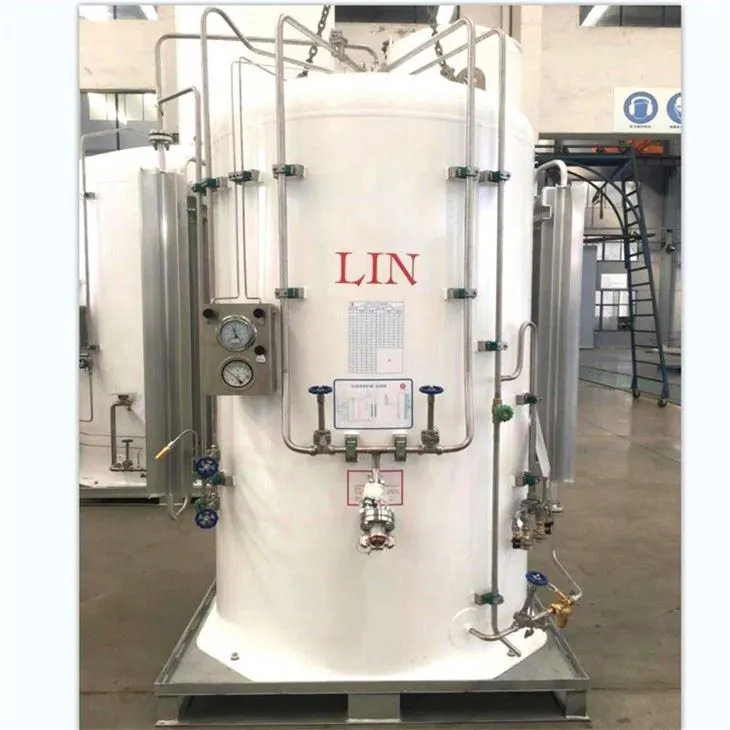

Tanques de armazenamento criogênico de nitrogênio líquido

1

Modelo Nº.

MT3000-A

MT5000-A

MT7500

2

Tipo

Fundo vertical e plano

Fundo vertical e plano

Fundo vertical e plano

3

Código de projeto

TSG 21, GB/T150, GB/T18442-2019

4

Pressão de design

(Vaso interno/concha externa)

3000MP 1.6MPa/-0.1MPa

5000MP 1.6MPa/-0.1MPa

7500MP 1.65MPa/-0.1MPa

3000HP 2.3MPa/-0.1MPa

5000HP 2.3MPda/-0.1MPa

7500HP 2.4MPa/-0.1MPa

3000VHP 3.3MPa/-0.1MPa

5000VHP 3.3MPa/-0.1MPa

7500VHP 3.5MPa/-0.1MPa

5

Max. Pressão de trabalho

(Vaso interno/concha externa)

3000MP 1.6MPa/-0.1MPa

5000MP 1.6MPa/-0.1MPa

7500MP 1.6MPa/-0.1MPa

3000HP 2.3MPa/-0.1MPa

5000HP 2.3MPa/-0.1MPa

7500HP 2.3MPa/-0.1MPa

3000VHP 3.3MPa/-0.1MPa

5000VHP 3.3MPa/-0.1MPa

7500VHP 3.3MPa/-0.1MPa

6

Temperatura do design

(Vaso interno/concha externa)

-196 °C/ 50°C

7

Volume completo

3m3

4,99m3

7,5m3

8

Taxa de enchimento

95%

9

Material corporal principal

Vaso interno/ cabeça de vedação

S30408 GB/T24511

10

Shell exterior/ cabeça de vedação

Q345R GB/T713

11

Diâmetro

(mm)

Vaso interno

1300mm

1550mm

2050mm

12

Concha externa

1500 mm

1750mm

2250mm

13

Meio de enchimento

O tipo MP e o tipo HP podem ser preenchidos com nitrogênio líquido, oxigênio líquido e argônio líquido;

(O tipo VHP só pode ser preenchido com nitrogênio líquido)

14

Isolamento

Isolamento multicamadas de alto vácuo

15

Teste de vazamento de hélio

Sim

16

Vazão de intercamadas de vácuo e taxa de outgassing

≤1x10^-6Pai.m³/s

17

Taxa de evaporação estática (nitrogênio líquido)

≤0,66%/d

≤0,45%/d

≤0,4%/d

18

Pressão de embalagem do vaso interno ao sair da fábrica

20KPa

19

Vácuo de fábrica

≤0.001Pa

20

Espessura do filme de pintura da marca de tinta

佐敦JOTUN 200um

21

Formulário de suporte

Enforcamento

22

Dimensões (L*W*H) mm

2105 * 2110 * 3090mm

2140x2260x3360mm

2800x2780x3300mm

23

Tamanho do chassi (L*W) mm

1800 * 1800mm

2000 * 2000mm

2450 * 2450mm

24

A altura da entrada líquida (porta de enchimento) do solo

1070

1170

1170

25

Peso vazio

(incluindo suporte de chassi)

3000MP: 1890 kg

3000HP: 2058 kg

3000VHP: 2346 kg

5000MP: 2786 kg

5000HP: 3100 kg

5000VHP: 3560 kg

7500MP: 3390 kg

7500HP: 3910 kg

7500VHP: 4575 kg

26

Material de tubulação interna

Aço inoxidável S30408 GB/T14976

27

Material de tubulação externo

Aço inoxidável S30408 GB/T14976

28

Logotipo

De acordo com a exigência do cliente

29

Reforço de pressão

25Nm3/h

25Nm3/h

45Nm3/h

30

Vaporizador

75Nm3/h

105Nm3/h

150Nm3/h
